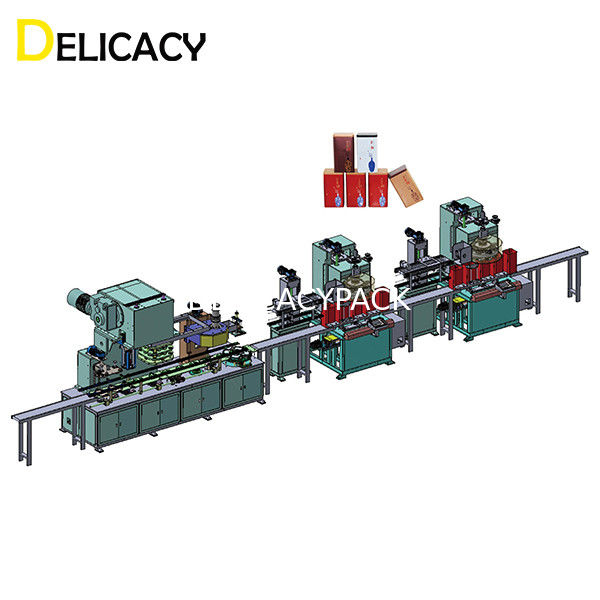

Γραμμή παραγωγής του Full Auto για τα τετραγωνικά δοχεία 18L
Χρησιμοποιημένος για την παραγωγή σωμάτων των μεγάλων δοχείων squars, όπως 18L και 20L και σύντομα. Η γραμμή πραγματοποιεί την πλήρως αυτόματη παραγωγή και η παραγωγή φθάνει σε 30CPM. Ανήκει στον προηγμένο εξοπλισμό στην Κίνα ήδη και είναι μαζική παραγωγή suitablefor για τα τετραγωνικά δοχεία.
Κύριες τεχνικές παράμετροι
Εφαρμόσιμη σειρά: Μεγάλα τετραγωνικά δοχεία, όπως 18L, 20Lcans
Παραγωγή: 30CPM
Outlinedimension: 17000X2000X3050mm
Βάρος ολόκληρης της γραμμής: περίπου 26T
Πλεονεκτήματα
Η γραμμή υιοθετεί την καθαρώς mechanial μετάδοση εκκέντρων, έκκεντρο conveyingcan, τρεξίματα εκκέντρων holdind canlt ομαλά και ακίνδυνα επειδή ofcontinuously η διευθετήσιμη συσκευή ταχύτητας και προστασίας μπορεί να φράξει. Σχεδιάστε εάν το αυλάκι αναστοιχειοθέτησης για την επέκταση της τετραγωνικής διαδικασίας είναι στο toavoid διαταγής η ζωή κούρασης του ελατηρίου και κατέστησε αυτόν τον σταθμό εργασίας moredurable. Το εσωτερικό και εξωτερικό αυλακωμένο σχέδιο τροχαλιών mades σίγουρο να βάλει φλάντζα είναι ομοιόμορφο και γρήγορο, έτσι ώστε για να εξασφαλίσει καλό seamingquality.
1. Η ΕΙΣΑΓΩΓΗ ΣΤΟ ΜΕΓΑΛΟ ΤΕΤΡΑΓΩΝΟ ΜΠΟΡΕΙ
Είναι PC 3 μπορεί (συνήθως φιαγμένος από υλικό λευκοσιδήρου) αποτελούμενος από μπορεί σώμα, καπάκι και κατώτατο σημείο. Το δοχείο είναι που διαμορφώνεται τετραγωνικό. Το σώμα δοχείων έχει την αποτύπωση σε ανάγλυφο και σε στις τέσσερις πλευρές. Η ικανότητα δοχείων είναι γενικά 10-20L, διαγώνιος 300320mm, και ύψος 170450mm.
Τα δοχεία μπορούν να χρησιμοποιηθούν για τα διάφορα προϊόντα όπως τα τρόφιμα, τη χημική ουσία, το χρώμα, το λάδι, το λαδώνοντας έλαιο, την ιατρική, κ.λπ.
2. ΟΙ ΒΑΣΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ Η ΔΙΑΔΙΚΑΣΙΑ ΠΑΡΑΓΩΓΗΣ ΤΟΥ ΜΕΓΑΛΟΥ ΤΕΤΡΑΓΩΝΟΥ ΜΠΟΡΟΥΝ ΚΑΝΟΝΤΑΣ ΝΑ ΕΥΘΥΓΡΑΜΜΙΣΟΥΝ
Η γραμμή ισχύει για την αυτόματη παραγωγή των τετραγωνικών δοχείων 10-20L.
Ικανότητα παραγωγής: 20-30CPM
Συνολική δύναμη: περίπου 90Kw
Το διάστημα πατωμάτων χρειάστηκε: περίπου 100 τετραγωνικά μέτρα
Εργατικό δυναμικό που απαιτείται: 3-4 εργαζόμενοι
Τεχνική ροή της δουλειάς: κενό σωμάτων που σκίζει - που στρογγυλεύει - τη συγκόλληση σωμάτων - εσωτερικό και εξωτερικό επίστρωμα ραφών συγκόλλησης - επαγωγή που θεραπεύουν - δροσίζοντας μεταφορέας - την τετραγωνική επεκτειμένος - που αποτυπώνουν σε ανάγλυφο - κορυφή & κατώτατο σημείο που βάζει φλάντζα - κατώτατη συρραφή - στον κύκλο εργασιών - τοπ συρραφή - δοκιμή διαρροών - συσκευασία.
3. Η ΣΥΝΘΕΣΗ ΕΞΟΠΛΙΣΜΟΥ ΤΟΥ ΜΕΓΑΛΟΥ ΤΕΤΡΑΓΩΝΟΥ ΜΠΟΡΕΙ ΓΡΑΜΜΉ ΠΑΡΑΓΩΓΉΣ
Αυτόματο ενιαίο slitter
| Slitter συμμορίας με τον αυτόματους τροφοδότη και το στοιβαχτή |
| Μέγιστο μέγεθος φύλλων (L*W) |
1100*1100mm |
| Ελάχιστο μέγεθος φύλλων (L*W) |
200*400mm |
| Μέγιστη ταχύτητα |
50 φύλλα/λ. |
| Παροχή ηλεκτρικού ρεύματος |
380V/50Hz |
| Συνολική δύναμη |
3.5Kw |
| Ακαθάριστο βάρος |
1800Kg |
| Ωφέλιμο φορτίο τροφοδοτών & στοιβαχτών |
3T |
Αυτόματος οξυγονοκολλητής σωμάτων
| Πλήρως αυτόματος μπορέστε μηχανή συγκόλλησης σωμάτων |
| Συχνότητα συγκόλλησης |
100-280Hz |
| Ταχύτητα συγκόλλησης |
10m-20m/min |
| Ικανότητα παραγωγής |
25-35 δοχεία/λ. |
| Μπορέστε διάμετρος |
Φ220-Φ300mm |
| Μπορέστε ύψος |
220500mm |
| Πάχος λευκοσιδήρου |
0.20.4mm |
| Διάμετρος καλωδίων χαλκού |
Φ1.5-Φ1.8mm |
| Επικάλυψη |
0.61.0mm |
| Παροχή ηλεκτρικού ρεύματος |
3-phase 380V 50Hz |
| Δύναμη εγκατάστασης |
20Kw |
| Δροσίζοντας νερό |
12-20℃, 40L/min |
| Κατανάλωση αέρα |
≥200L/min, >0.5Mpa |
| Ακαθάριστο βάρος |
περίπου 3000Kg |
| Διάσταση (L*W*H) |
2200*1520*1980mm |
Μηχανή επιστρώματος σκονών
| Εσωτερική μηχανή επιστρώματος σκονών ραφών συγκόλλησης |
| Μπορέστε διάμετρος |
Φ52-Φ350mm |
| Ταχύτητα μεταφοράς |
10-20m/min 20-60/min |
| Πλάτος επιστρώματος |
614mm |
| Υλικό σκονών |
Πολυεστέρας epoxies |
| Δύναμη εγκατάστασης |
2.5Kw |
| Κατανάλωση αέρα |
≥300L/min, >0.5Mpa |
| Δύναμη εισαγωγής |
Εναλλασσόμενο ρεύμα 220V, 50Hz |
| Ακαθάριστο βάρος |
περίπου 500Kg |
| Διάσταση (L*W*H) |
900*900*2200mm |
Μηχανή επιστρώματος λάκκας
| Εξωτερική μηχανή επιστρώματος λάκκας ραφών συγκόλλησης |
| Μπορέστε διάμετρος |
Φ52-Φ350mm |
| Μπορέστε ύψος |
50600mm |
| Ταχύτητα επιστρώματος |
8-16m/min 25-50m/min |
| Πλάτος επιστρώματος |
818mm |
| Συμπιεσμένος αέρας |
0.4Mpa/cm ² |
| Δύναμη εισαγωγής |
Εναλλασσόμενο ρεύμα 380V/50Hz |
| Διάσταση (L*W*H) |
1800*600*1300mm |
| Ακαθάριστο βάρος |
500KG |
Φούρνος επαγωγής
| Ηλεκτρομαγνητικός ξεραίνοντας φούρνος |
| Δύναμη Hearter |
1-2Kw |
| Ταχύτητα παραγωγής |
επάνω από 200 δοχεία/λ. |
| Μπορέστε διάμετρος |
Φ45-Φ176mm |
| Μπορέστε ύψος |
45600mm |
| Δροσίζοντας νερό |
>0.4MPa, 12-20℃, 40L/min |
| Κατανάλωση αέρα |
≥50L/min, >0.5Mpa |
| Τάση |
Εναλλασσόμενο ρεύμα 380V/50Hz |
Αυτόματος μπορέστε σώμα διαμορφώνοντας τη μηχανή
| Πλήρως αυτόματος μπορέστε σώμα διαμορφώνοντας τη μηχανή |
| Ικανότητα παραγωγής |
20-30 cpm |
| Διαγώνια σειρά |
300320mm |
| Μπορέστε ύψος να κυμανθείτε |
170450mm |
| Υλικό πάχος |
≤0.4mm |
| Συνολική δύναμη |
περίπου 40Kw |
| Πίεση αέρα |
0.3-0.5Mpa |
| Διάσταση (L*W*H) |
3020*1420*3100mm |
| Ακαθάριστο βάρος |
περίπου 9T |
Ελεγκτής διαρροών
| Περιστροφικός ελεγκτής διαρροών τύπων ευθύγραμμος |
| Εφαρμόσιμος μπορεί να ταξινομήσει τη σειρά |
10-20L |
| Πίεση αέρα |
4-6Bar |
| Εξεταστική πίεση |
10-15Kpa |
| Ταχύτητα ανίχνευσης |
20-30 δοχεία/λ. |
| Ακρίβεια ανίχνευσης |
0.15mm |
| Ακαθάριστο βάρος |
περίπου 3800Kg |
| Διάσταση (L*W*H) |
4000*1200*2300mm |
| Δύναμη εισαγωγής |
380V/50Hz |
4. ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΚΙΤΣΩΝ ΤΗΣ ΓΡΑΜΜΉΣ ΠΑΡΑΓΩΓΉΣ
5. ΤΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΟΥ ΑΥΤΟΜΑΤΟΥ ΜΕΓΑΛΟΥ ΤΕΤΡΑΓΩΝΟΥ ΜΠΟΡΟΥΝ ΓΡΑΜΜΉ ΠΑΡΑΓΩΓΉΣ
Ολόκληρη η γραμμή παραγωγής υιοθετεί το αυτόματο σύστημα ελέγχου προγραμματισμού υπολογιστών, πραγματοποιώντας πλήρως τις αυτόματες διαμορφώνοντας διαδικασίες. Μόνο 3-4 εργαζόμενοι απαιτούνται για να ενεργοποιήσουν την ολόκληρη γραμμή. Η γραμμή είναι με την υψηλή ταχύτητα παραγωγής, την ενισχυμένη αποδοτικότητα και το χαμηλό ποσοστό αποβλήτων.
Όλοι οι σταθμοί ολόκληρης της γραμμής παραγωγής γίνονται από την υψηλή σκληρότητα και τα wear-resistant υλικά. Οι ράγες και τα σχεδιαγράμματα οδηγών συνδυάζονται με τον ακριβή συντονισμό των σερβο μηχανών για να εξασφαλίσουν ένα γρήγορα μεταβιβάζοντας σύστημα. Εν τω μεταξύ, το κεφάλι μηχανών συρραφής υιοθετεί το ειδικό σχέδιο που έχει το χαρακτηριστικό γνώρισμα της χαμηλού θορύβου και υψηλής αποδοτικότητας. Με τη ρόδα 8 που συρράπτει το κεφάλι μηχανών, η ποιότητα σφράγισης είναι γρήγορη και σταθερή.
